صف واحد كروي الاتصال الزاوي

صف واحد كروي الاتصال الزاوي

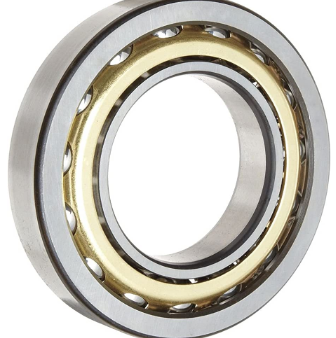

يمكن لمحمل الكرة الملامسة الزاوي للصف الواحد أن يتحمل فقط اتجاه الحمل المحوري ، في تحمل الحمل الشعاعي ، وسوف يتسبب في قوة محورية إضافية. ويمكن أن يحد فقط من الإزاحة المحورية للعمود أو الغلاف في اتجاه واحد. تتميز محامل الكرات ذات التلامس الزاوي بزاوية تلامس تبلغ 40 درجة ، وبالتالي يمكنها تحمل الأحمال المحورية الكبيرة. محمل الكرة الملامس الزاوي هو تصميم غير منفصل بارتفاعات كتف مختلفة على جانبي الحلقة الداخلية والخارجية. من أجل زيادة قدرة الحمل على المحمل ، يتم تشكيل الكتف على جانب واحد بشكل أقل ، مما يسمح للمحمل بتلائم المزيد من الكرات.

  اتصل الآن
تفاصيل المنتج

صف واحد كروي الاتصال الزاوي

يمكن أن تحمل الكرة ذات الاتصال الزاوي من صف واحد فقط اتجاه الحمل المحوري ، في تحمل الحمل الشعاعي ، وسوف يتسبب في قوة محورية إضافية ، ويجب تطبيقها على الحمل العكسي المقابل ، لذلك ، يتم استخدام هذا النوع من المحامل بشكل عام في أزواج

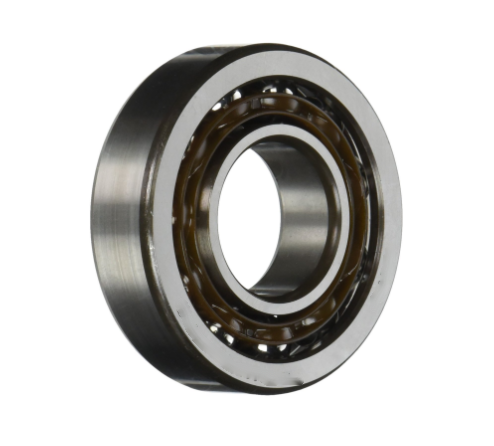

Single row angular contact ball bearing

تصاعد الأشكال

يمكن أن يوفر كتاب الاختيار الأوتوماتيكي السريع والسهل ذو التلامس الزاوي الاختيار ، وأشكال تثبيت محمل الكرة الملامسة الزاوي ، وهناك ترتيب متتالي ، وجهاً لوجه ، وترتيبًا ترادفيًا لثلاثة. من الخلف إلى الخلف (محملان للوجه العريض النسبي) التثبيت ، مع خط زاوية الاتصال المحمل على طول اتجاه انتشار المحور الدوار ، يمكن أن يزيد من صلابة زاوية الدعم الشعاعي والمحوري ، ومقاومة قدرة التشوه الأكبر ؛ وجهاً لوجه (محملان للوجه الضيق النسبي) التثبيت ، مع خط زاوية الاتصال المحمل باتجاه تقارب اتجاه المحور الدوار ، صلابة زاوية الدعم الخاصة به أصغر. نظرًا لأن الحلقة الداخلية للمحمل تمتد خارج الحلقة الخارجية ، عند الضغط على الحلقة الخارجية للمحملين معًا ، يتم التخلص من الخلوص الأصلي للحلقة الخارجية ، مما قد يؤدي إلى زيادة التحميل المسبق للمحمل ؛ الترتيب الترادفي (الوجه العريض للمحملين في اتجاه واحد) عند التثبيت ، يمكن لخط زاوية الاتصال للمحمل في نفس الاتجاه والتوازي ، أن يجعل المحملين يشتركان في نفس اتجاه حمل العمل. ومع ذلك ، عند استخدام نموذج التثبيت هذا ، من أجل ضمان الاستقرار المحوري للتركيب ، يجب تثبيت زوجين من المحامل في ترتيب ترادفي على الأطراف المقابلة للعمود.

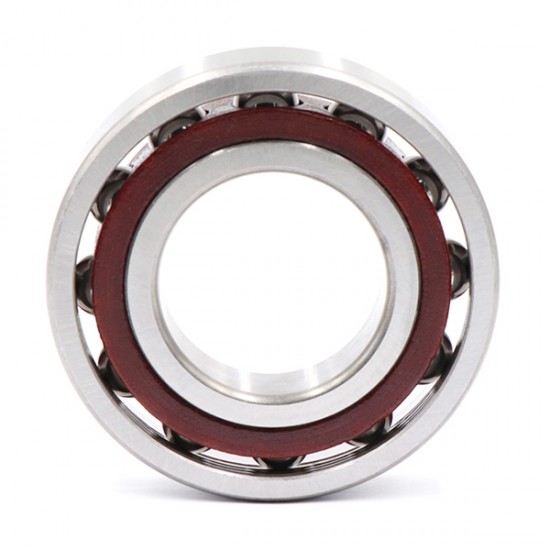

Single row angular contact ball bearing
